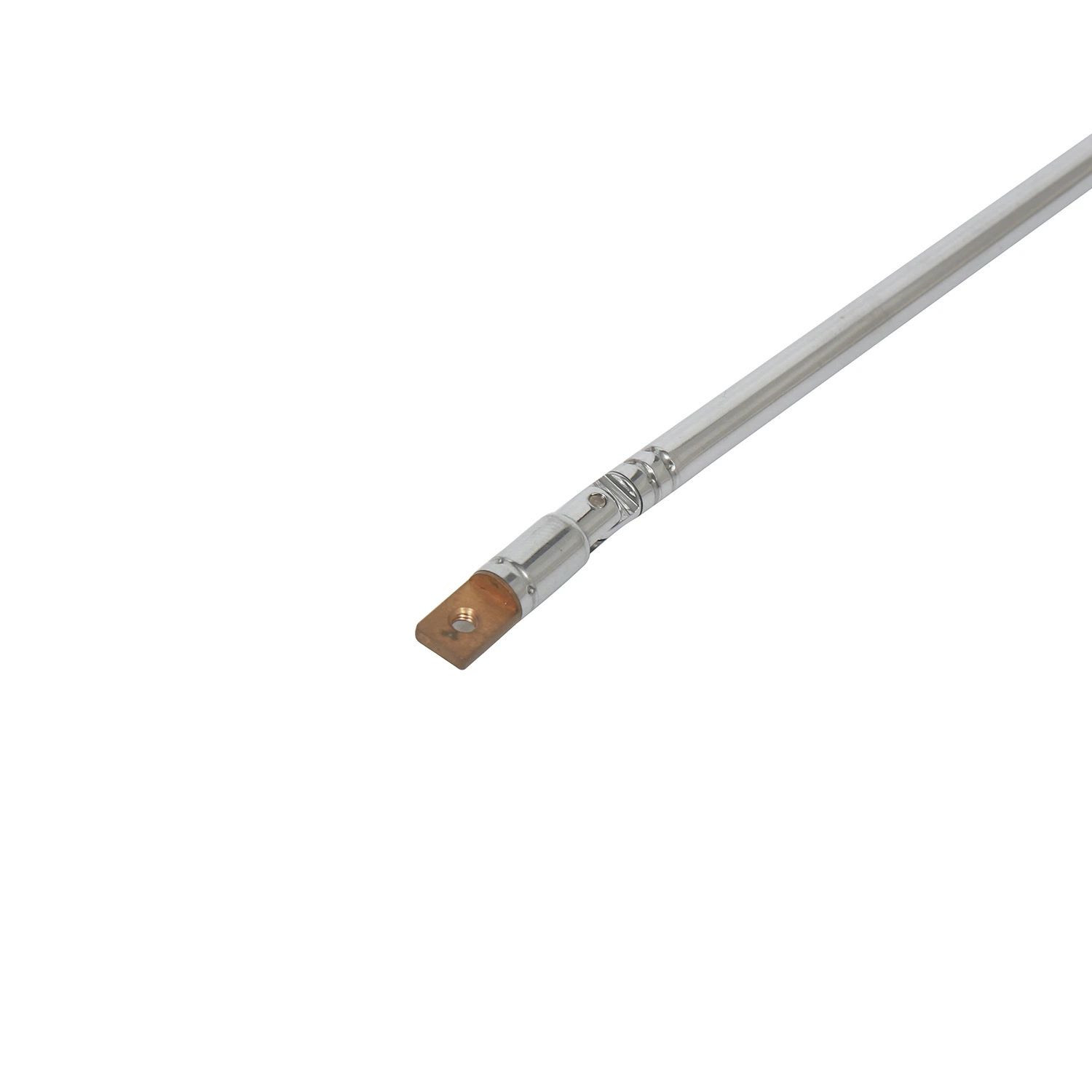

Por qué son importantes las antenas telescópicas personalizadas para proyectos electrónicos OEM

El desarrollo de hardware a menudo obliga a un tenso compromiso entre velocidad y rendimiento. Los componentes disponibles en el mercado ciertamente aceleran la creación temprana de prototipos. Sin embargo, con frecuencia introducen compromisos críticos de RF durante la integración del dispositivo final. Debe equilibrar constantemente los requisitos de frecuencia variable con estrictas restricciones espaciales. Aquí es donde una antena telescópica personalizada se vuelve increíblemente valiosa para la electrónica OEM moderna. Las radios portátiles, los dispositivos IoT y los equipos de prueba especializados exigen una precisión absoluta. Las piezas estándar rara vez ofrecen resultados consistentes dentro de gabinetes únicos y compactos.

Diseñamos este artículo para proporcionar a los gerentes de productos OEM y a los ingenieros de RF un marco práctico basado en evidencia. Aprenderá exactamente cuándo y por qué un enfoque personalizado reduce los riesgos de cumplimiento y minimiza las tasas de fallas en el campo. Al comprender las variables mecánicas y electromagnéticas subyacentes, puede tomar decisiones de diseño más inteligentes en las primeras etapas del ciclo de vida del producto. Una estrategia de RF bien planificada evita costosos rediseños y garantiza que su producto final se conecte de manera confiable en el mundo real.

Conclusiones clave

• La personalización de una antena telescópica evita los desajustes de impedancia de última etapa que causan los modelos estándar cuando se integran en carcasas de dispositivos únicas.
• La selección del material, en particular la especificación de un poste de antena de acero inoxidable , altera drásticamente tanto el ciclo de vida mecánico como la conductividad de RF constante del producto final.
• La inversión inicial en diseño personalizado suele verse compensada por menores retrasos en la certificación (FCC/CE) y menores reclamaciones de garantía a largo plazo.
• Seleccionar un socio de RF requiere evaluar sus capacidades de prueba (por ejemplo, cámaras anecoicas) junto con su escalabilidad de fabricación.

Los costos ocultos de las antenas telescópicas listas para usar frente a las personalizadas

Muchos equipos de ingeniería caen en la falacia de "suficientemente bueno" durante las primeras etapas del desarrollo del producto. Las antenas estándar se prueban en perfectas condiciones de laboratorio. Los fabricantes de componentes suelen medirlos en el espacio libre o montarlos en planos de tierra masivos e idealizados. Estos entornos impecables nunca coinciden con la carcasa de su dispositivo OEM real. Cuando se coloca una pieza genérica en una carcasa hermética de plástico o metal, su rendimiento electromagnético cambia drásticamente.

La proximidad a otros componentes internos destruye activamente los patrones de radiación idealizados. Las baterías, las pantallas de cristal líquido (LCD) y las densas carcasas metálicas actúan como elementos parásitos. Alejan la frecuencia resonante de la banda de comunicación objetivo. Este proceso de desafinación degrada gravemente la intensidad general de la señal. Un componente estándar podría mostrar una ganancia excelente en una hoja de datos publicada. Dentro de su producto físico, a menudo tiene dificultades para mantener una conexión estable.

Optar por diseños estándar a menudo crea trampas financieras ocultas más adelante en el ciclo de desarrollo. Las pruebas de cumplimiento previas fallidas representan un riesgo enorme. Cuando los dispositivos no superan las pruebas reglamentarias de emisiones, los equipos de ingeniería se enfrentan a semanas de frenético trabajo de rediseño. Las retiradas de productos debido a una mala gama de productos también destruyen la reputación de la marca y la confianza del consumidor. El costo de ingeniería inicial no recurrente (NRE) ligeramente mayor de un diseño personalizado actúa como una poderosa póliza de seguro. Protege su proyecto contra estos fallos y retrasos catastróficos en las últimas etapas.

Matriz de decisión de selección de antena

Consideraciones básicas de ingeniería para una antena telescópica plegable personalizada

La ingeniería de radiofrecuencia requiere una adaptación exacta de la impedancia para maximizar la transferencia de energía. Debe ajustar el sistema para lograr una relación de onda estacionaria de voltaje (VSWR) notablemente baja. Los modelos estándar asumen un entorno de sistema perfecto de 50 ohmios. Su placa de circuito impreso (PCB) y el tamaño del plano de tierra exclusivos rara vez proporcionan esta combinación ideal de forma nativa. El ajuste personalizado ajusta la impedancia del punto de alimentación específicamente para su diseño físico. Esta precisión minimiza la potencia reflejada, protege el amplificador de su transmisor y extiende la vida útil de la batería.

No puede confiar en longitudes de segmentos genéricas para aplicaciones de comunicación especializadas. Las longitudes personalizadas permiten a los ingenieros de RF centrarse en bandas de frecuencia estrechas y extremadamente específicas. Algunos dispositivos industriales requieren un rendimiento multibanda confiable sin experimentar zonas muertas. Las bobinas de carga base se convierten aquí en elementos de diseño esenciales. Alargan eléctricamente el elemento manteniendo el perfil físico sorprendentemente corto. La ingeniería personalizada determina los valores de inductancia exactos necesarios para sus requisitos de ancho de banda específicos.

Una antena funciona tanto como un dispositivo mecánico como eléctrico. El espesor del tubo metálico dicta la rigidez estructural de todo el conjunto. La fricción de las articulaciones controla la suavidad con la que las secciones se extienden y permanecen seguras en su lugar. La elección del material dicta el ciclo de vida operativo de estas piezas móviles. El uso de un poste de antena de acero inoxidable proporciona una resistencia superior a la corrosión para entornos exteriores hostiles. El acero inoxidable previene activamente la oxidación de las juntas. La oxidación degrada gravemente la conductividad de RF constante durante miles de usos. Las alternativas de latón o cobre a menudo no superan rápidamente estas estrictas pruebas ambientales.

Los dispositivos de los fabricantes de equipos originales reducen su tamaño cada año. Las limitaciones espaciales internas son ferozmente disputadas por los módulos de hardware de la competencia. El diseño personalizado de las secciones anidadas de una antena telescópica plegable garantiza una integración física perfecta. Se retrae completamente dentro de carcasas de dispositivos restringidas sin impactar a otros módulos. El control preciso de la longitud garantiza que la punta de metal no provocará un cortocircuito accidental en los delicados componentes internos cuando se empuja completamente hacia abajo. Este nivel crucial de seguridad mecánica sigue siendo imposible de garantizar con piezas genéricas no optimizadas.

Navegando por los riesgos de cumplimiento e integración de RF

Cada objeto físico colocado cerca de su elemento radiante crea capacitancia parásita. Este efecto de encierro altera fundamentalmente la forma en que el campo electromagnético se propaga a través del espacio. Los conectores estándar suelen introducir pérdidas de señal no deseadas exactamente en el punto de conexión. Los soportes de base personalizados diseñados para su carcasa específica mitigan directamente esta pérdida. Puede especificar conectores SMA, BNC o pogo-pin personalizados durante la fase de diseño. Estas conexiones personalizadas mantienen una estricta continuidad de impedancia desde la traza de la PCB hasta el metal radiante.

Los organismos reguladores globales imponen límites estrictos a las emisiones e inmunidad electromagnéticas. Las certificaciones de la FCC, CE e IC siguen siendo obligatorias para la entrada legal al mercado. Los fabricantes personalizados diseñan de forma proactiva teniendo en cuenta estos estrictos límites normativos desde el primer día. Suprimen estructuralmente las emisiones espurias mediante una geometría precisa. Optimizan el patrón de radiación para enfocar la energía exactamente donde se necesita, en lugar de filtrarla en bandas restringidas adyacentes. Esta metodología proactiva simplifica drásticamente el proceso final de certificación de laboratorio.

Las pruebas básicas de laboratorio representan un entorno puramente pasivo. Los escenarios de uso del mundo real son muy activos e impredecibles. La interacción del usuario cambia fundamentalmente la física del dispositivo. Los efectos manuales en radios portátiles o equipos de prueba portátiles desafinan severamente la frecuencia de resonancia. El tejido humano actúa como un material dieléctrico que absorbe energía de RF. El modelado de patrones de radiación personalizados mitiga activamente este grave efecto de desafinación. Los ingenieros simulan cómo se comporta el dispositivo cuando se sostiene físicamente. Posteriormente, cambian el ajuste de referencia para que el rendimiento máximo de RF se alinee con el estado activo en la mano en lugar del estado pasivo del escritorio.

El flujo de trabajo de desarrollo personalizado: lo que deben esperar los OEM

La transición de un concepto aproximado a un componente producido en masa requiere un flujo de trabajo altamente disciplinado. Conocer estos pasos secuenciales ayuda a los equipos OEM a alinear con precisión los cronogramas internos de sus proyectos. Un enfoque estructurado elimina las conjeturas y evita costosos errores de herramientas.

1. Fase 1: Viabilidad y recopilación de requisitos. Los equipos de ingeniería definen rigurosamente la frecuencia objetivo, la ganancia requerida y los límites mecánicos estrictos. Establecen requisitos integrales del ciclo de vida, como el número esperado de ciclos de extensión antes de que ocurra una falla mecánica.
2. Fase 2: Simulación y Prototipado. Los ingenieros de RF implementan un software avanzado de simulación electromagnética. Herramientas como CST Microwave Studio o HFSS modelan cuidadosamente el diseño antes de que alguien corte metal en bruto. Los prototipos físicos iniciales siguen esta fase de validación digital.
3. Fase 3: Sintonización Activa. Los ingenieros prueban el prototipo físico conectado directamente al dispositivo ficticio del OEM. Colocan este conjunto dentro de una cámara anecoica aislada para bloquear el ruido externo. Miden los patrones de radiación 3D reales y calculan la verdadera eficiencia del sistema.
4. Fase 4: Herramientas y ejecución piloto. El diseño digital finalizado pasa oficialmente de la creación de prototipos a la producción de bajo volumen. Los fabricantes verifican la fricción articular repetible. Garantizan que la calidad de la materia prima se mantenga completamente constante a gran escala.

Lista de verificación de evaluación de proveedores: selección de su socio de RF

No todos los proveedores de componentes poseen capacidades genuinas de ingeniería de RF. Muchos simplemente doblan y cortan metal. Debe evaluar rigurosamente a los socios potenciales para garantizar el éxito del producto. Utilice los siguientes criterios para separar a los fabricantes de metales simples de los socios de ingeniería altamente capacitados.

• Infraestructura de pruebas interna: debe exigir proveedores que posean analizadores de redes vectoriales (VNA) internos y cámaras anecoicas. Depender de laboratorios de terceros ralentiza drásticamente cada ciclo de iteración. Las capacidades de prueba internas reducen drásticamente el tiempo total de comercialización.
• Transparencia en el abastecimiento de materiales: los metales de calidad inferior arruinan fácilmente los productos de RF de alto rendimiento. Exija una verificación estricta de todas las materias primas, incluido el cumplimiento de RoHS. Las aleaciones de alta calidad evitan la rápida degradación mecánica de los contactos deslizantes. Un revestimiento deficiente conduce inevitablemente a la descamación, lo que destruye la continuidad eléctrica.
• Profundidad de personalización: evalúe la verdadera profundidad del talento de ingeniería del proveedor. ¿Simplemente cortan las antenas estándar existentes a la longitud solicitada? Un proveedor verdaderamente capaz diseña bobinas de carga base a medida. Diseñan interfaces de conexión personalizadas y bisagras mecánicas únicas completamente desde cero.
• Protocolos de control de calidad (QC): busque estrictas certificaciones de fabricación ISO. Solicite capacidades documentadas de pruebas de ciclos mecánicos. Un socio proveedor confiable garantiza una cantidad específica de ciclos de extensión y retracción sin ninguna degradación de RF mensurable.

Conclusión

Una antena personalizada es mucho más que una simple varilla telescópica de metal. Funciona como un componente de radiofrecuencia altamente sensible y completamente crítico para el éxito general de su producto en el mercado. Tratarlo como una ocurrencia de último momento casi garantiza enormes dolores de cabeza en materia de integración. Recomendamos encarecidamente a los equipos de ingeniería de hardware que involucren a fabricantes especializados durante la fase inicial de diseño de PCB. No espere hasta que la carcasa mecánica esté bloqueada permanentemente y se finalicen las herramientas de moldeo por inyección. La colaboración temprana resuelve graves desajustes de impedancia antes de que se conviertan en costosas revisiones de hardware.

Puede lograr una autonomía, duración de la batería y durabilidad significativamente mejores si se aleja de las piezas genéricas del catálogo. Asegure su ventaja competitiva priorizando la ingeniería de RF precisa sobre la conveniencia percibida a corto plazo. Contáctenos hoy para discutir detalladamente sus necesidades de antena telescópica . Solicite una evaluación integral de capacidades personalizadas para ver exactamente cómo los componentes personalizados pueden mejorar el próximo lanzamiento importante de su producto.

Preguntas frecuentes

P: ¿Cuál es el plazo de entrega típico para un prototipo de antena telescópica personalizada?

R: Los plazos estándar suelen oscilar entre tres y seis semanas. Esto depende en gran medida de la complejidad mecánica y de las simulaciones de RF requeridas. Los ajustes de longitud simples toman menos tiempo. Los diseños complejos que requieren nuevas bobinas de carga de base, conectores especializados o pruebas intensivas en cámaras anecoicas llevarán el cronograma hacia la marca de las seis semanas.

P: ¿Las cantidades mínimas de pedido (MOQ) son restrictivamente altas para diseños personalizados?

R: Si bien los MOQ existen para cubrir los costos iniciales de configuración y herramientas, rara vez son restrictivos para proyectos OEM serios. Los fabricantes suelen ejecutar lotes piloto más pequeños para las pruebas beta. Estas pruebas piloto le permiten validar el rendimiento de campo en el mundo real antes de comprometerse con volúmenes de producción en masa a gran escala.

P: ¿Se puede personalizar una sola antena telescópica para múltiples bandas de frecuencia?

R: Sí, pero siempre se aplican limitaciones físicas. Los ingenieros utilizan bobinas de carga de base especializadas o diseñan longitudes de extensión específicas ajustadas por el usuario para apuntar a distintas bandas. El verdadero rendimiento multibanda requiere una adaptación cuidadosa de la impedancia para garantizar que no existan zonas muertas entre las frecuencias operativas principales.

P: ¿Por qué mi antena estándar funciona de manera diferente en el campo que en la hoja de datos?

R: Las hojas de datos muestran el rendimiento probado en entornos ideales de espacio libre o en planos terrestres masivos. Su dispositivo actual presenta tamaños de plano de tierra, carcasas de plástico y componentes metálicos internos únicos. Estos elementos cercanos crean capacitancia parásita. Desafinan gravemente la frecuencia de resonancia y alteran el patrón de radiación óptimo.
