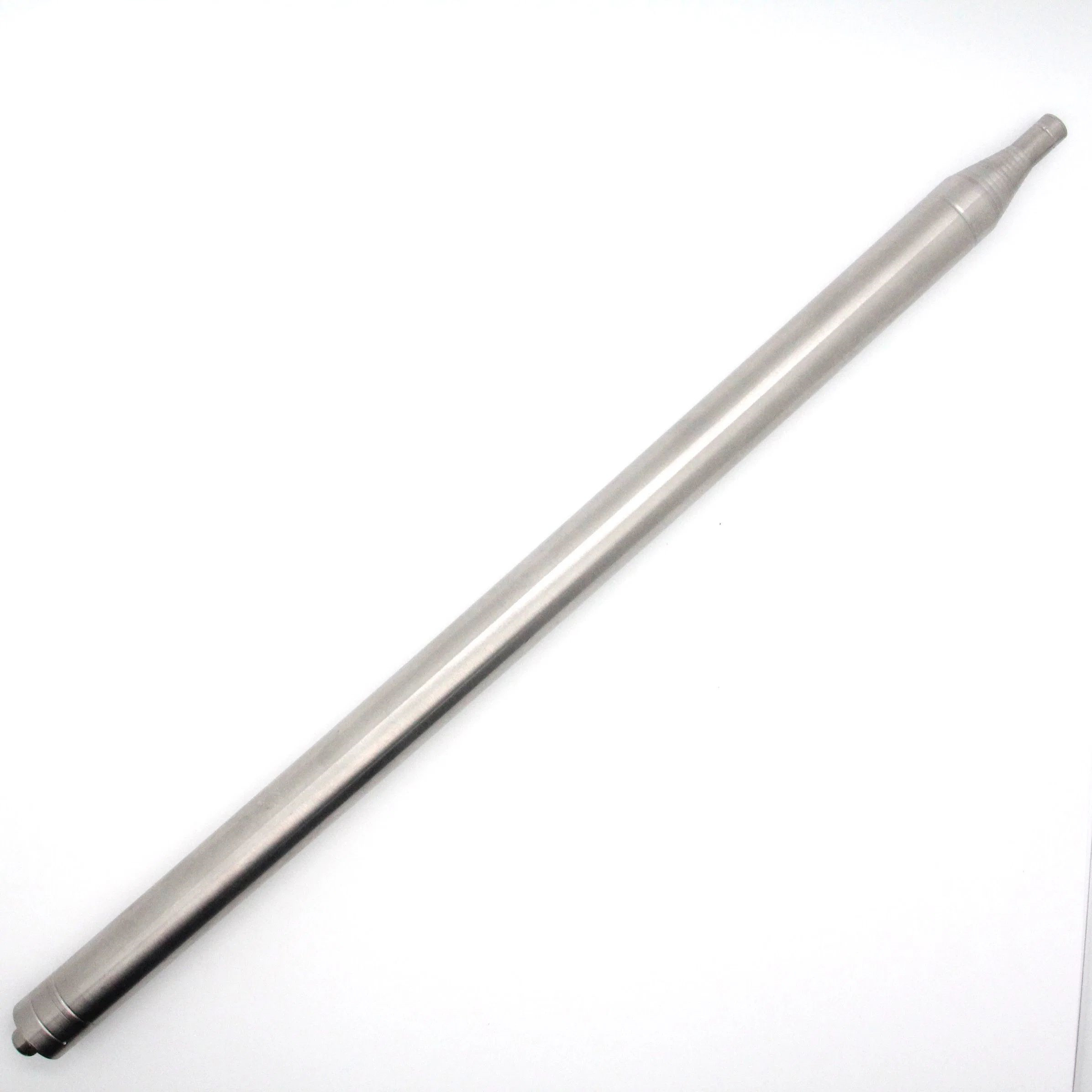

En el panorama de la salud en rápida evolución actual, los diseñadores y fabricantes de dispositivos médicos enfrentan un impulso constante para la innovación, la eficiencia y la seguridad. Los pacientes y los médicos exigen instrumentos más pequeños, más precisos y altamente confiables que resisten ciclos de esterilización repetidos y funcionan sin problemas en los procedimientos críticos. En el corazón de muchos de estos dispositivos se encuentran tubos de acero inoxidable , meticulosamente personalizados a especificaciones exigentes. Ya sea guiando un catéter a través de delicados vasos sanguíneos o formando el cañón de una jeringa, estos tubos deben cumplir con los estrictos requisitos mecánicos, químicos y dimensionales.
Los dispositivos médicos modernos han cambiado de instrumentos simples, únicos para todos a herramientas sofisticadas, específicas del paciente y del procedimiento. Los avances en cirugía mínimamente invasiva, robótica y tecnología implantable imponen demandas sin precedentes sobre los componentes que forman estos dispositivos. La tubería estándar rara vez proporciona la precisión y el rendimiento requeridos; Las especificaciones personalizadas aseguran que cada tubo se integre perfectamente, admite la función del dispositivo y cumpla con los estándares de seguridad regulatorios.
Considere un trocar laparoscópico o una vaina del endoscopio: el tubo debe negociar curvas apretadas, mantener un diámetro interno consistente para el paso de líquido o instrumento, y resistir la fatiga en miles de ciclos. En los sistemas de administración de fármacos, el barril de acero inoxidable de una jeringa debe mantener su forma bajo alta presión mientras permite que el émbolo se deslice suavemente. Estos requisitos exigentes subrayan por qué la personalización no es un lujo sino una necesidad en el sector médico.
La personalización en la tubería médica logra múltiples objetivos simultáneamente:
La funcionalidad mejorada
adaptación a los diámetros internos y los espesores de la pared asegura el equilibrio correcto entre el flujo de fluido, la resistencia mecánica y el peso. Un catéter utilizado para la angiografía, por ejemplo, puede requerir una identificación de 0.5 mm para navegar en vasos estrechos y mantener suficiente resistencia a la presión de explosión.
Los resultados mejorados del paciente
los tubos diseñados con precisión minimizan el trauma de los tejidos, reducen la fricción y optimizan el rendimiento del dispositivo, contribuyendo directamente a tiempos de procedimiento más cortos, menos dolor postoperatorio y recuperaciones más rápidas.
La miniaturización del dispositivo
a medida que los instrumentos se encogen, las dimensiones del tubo deben reducirse proporcionalmente sin comprometer la integridad estructural. Las técnicas de formación avanzadas permiten tubos tan pequeños como un diámetro exterior de 0.2 mm, lo que permite inyectores y microcateteros sin agujas.
Cumplimiento regulatorio
El tubo personalizado a menudo viene con certificaciones de material documentados, trazabilidad dimensional y registros de lotes, esencial para los envíos de la FDA, el marcado CE y el cumplimiento ISO 13485.
La eficiencia de costo y tiempo,
Si bien la personalización puede parecer inicialmente más costosa, reduce la complejidad del ensamblaje, minimiza el reelaboración y acelera el tiempo de comercialización al entregar piezas que se ajustan correctamente a la primera prueba.
Al especificar tubos médicos personalizados, los ingenieros y los OEM generalmente se centran en varios parámetros clave:
Diámetro interno (ID)
Crucial para las tasas de flujo de fluido, el paso del instrumento y el perfil general del dispositivo.
Los rangos típicos abarcan de 0.2 mm (microcatéteres) a 10 mm (cánulas de succión), con tolerancias tan apretadas como ± 0.01 mm.
Espesor de la pared
Impactos la calificación de presión de estallido, flexibilidad y peso.
Las paredes más delgadas (0.05 mm) permiten diseños livianos, mientras que las paredes más gruesas (≥0.5 mm) admiten aplicaciones de alta presión.
Ranura y perforación
Utilizado en catéteres de drenaje, stents y carcasas de filtro.
Longitudes, anchos y patrones precisos de la ranura mejoran el intercambio de fluidos y el anclaje. Láser cortado o molido según los modelos CAD.
Geometría y radio
Determina la capacidad del tubo para flexionarse alrededor de curvas anatómicas o marcos de dispositivos.
La flexión de la mandril y la formación de rollo producen curvas suaves y sin arrugas con radios hasta 1 × el tubo OD para ciertas aleaciones.
Acabado superficial y recubrimientos
El pulido interno a RA ≤ 0.4 µm reduce la fricción y la adhesión bacteriana.
El electropolio mejora la resistencia a la corrosión y limpia los óxidos residuales.
Grado material
Las aleaciones SS304, SS316L y Super-Austenítica de grado médico (por ejemplo, SS904L) elegidos para biocompatibilidad, resistencia a la corrosión y propiedades mecánicas.
Al combinar estos parámetros, los diseñadores de dispositivos crean tubos que coinciden perfectamente con las necesidades funcionales de su dispositivo, asegurando la confiabilidad bajo esterilización, implementación in vivo o uso quirúrgico extendido.
Los procedimientos de oído, nariz y garganta (ENT) a menudo requieren herramientas delicadas y precisas para navegar por pasajes anatómicos estrechos. Los tubos de acero inoxidable personalizados sirven como columna vertebral de:
EJE DE ESPECULUM NASAL : tubos de paredes delgadas con una identificación de 1,5 mm y un grosor mínimo de la pared para la comodidad del paciente y la rigidez del instrumento.
Laryngoscope Carriers : tubos con canales de cableado integrados y ranuras soldadas para guiar los cables de fibra óptica.
Las tolerancias de identificación estricta aseguran un ajuste cómodo para fibras ópticas y fuentes de iluminación, mientras que los interiores electropulados evitan la acumulación de escombros durante las esterilizaciones repetidas.
Los endoscopios flexibles y rígidos dependen de las vainas protectoras que albergan cámaras, iluminación y canales de instrumentación. Las características clave incluyen:
Conjuntos de múltiples lúmenes : tubos soldados con láser en paquetes, cada luz personalizada para aire, agua o paso de instrumentos (ID 2–5 mm).
Patrones de curvatura complejos : secciones dobladas de mandril con radios tan pequeños como 3 mm para ajustarse a la ergonomía del dispositivo sin torcedura.
La resistencia a la fatiga del acero inoxidable asegura que las vainas puedan soportar miles de ciclos de inserción sin pérdida de forma o integridad de luz.
En odontología, las piezas de mano de alta velocidad y las sondas especializadas exigen tubos que ofrecen agua, aire y iluminación con precisión:
Líneas aéreas de alta presión : tubos con ID de 0.8 mm y paredes gruesas para soportar 8-10 bares de presión.
Canales de pulverización de agua integrados : tubos de identificación de 0.4 mm de paredes delgadas enrutadas junto con líneas de aire para enfriar durante la perforación.
Los procesos de flexión y soldadura personalizados producen conjuntos compactos que se ajustan dentro de las carcasas de herramientas ergonómicas, ofreciendo tasas de flujo consistentes y un rendimiento confiable.
Zhongshan Step-By-Step Metal Co., Ltd. Se especializa en servicios de extremo a extremo OEM y ODM para tubos de acero inoxidable de grado médico. Las capacidades clave incluyen:
Dibujo y dimensionamiento de tubo de precisión
Tubos de acero inoxidable dibujados a través de troqueles de múltiples etapas para lograr tolerancias dimensionales estrictas (tolerancia de identificación ± 0.01 mm).
Formación y flexión avanzada
La flexión de la mandril controlada por CNC y los sistemas de flexión de dibujo rotativo permiten formas tridimensionales complejas con una deformación mínima.
Corte con láser y ranura
Máquinas láser de fibra para cortes de ranura de alta precisión (ancho de ranura tan pequeño como 0.1 mm) y biselado para la integración de descarga.
Acabado superficial
Líneas de electropulencia y unidades de pulido mecánico para lograr RA ≤ 0.2 µm por dentro y por fuera, cumpliendo con los estándares de higiene médica.
Soldadura y montaje
Soldadura orbital para juntas sin fugas en paquetes de múltiples lúmenes; Soldadura por micro TIG para conjuntos intrincados.
Embalaje de sala limpia
Asamblea de sala limpia ISO 7 y empaquetado doble para mantener la esterilidad de fábrica a usuario final.
Al integrar estos procesos bajo un mismo techo, el metal paso a paso minimiza los tiempos de entrega, mejora la trazabilidad y asegura que cada tubo satisfaga las demandas precisas de los dispositivos médicos de vanguardia.
El tubo médico debe venir con documentación completa y calidad verificable. Los sistemas de calidad de metal paso a paso de Zhongshan incluyen:
Certificación de material completo
Certificados de molino para composición química y propiedades mecánicas (por ASTM A270, A269).
Inspección dimensional
Sistemas de medición láser automatizados que verifican OD, ID, espesor de la pared y ángulos de curvatura con una precisión de ± 0.005 mm.
Prueba de rugosidad de la superficie
Los perfilómetros que confirman los acabados interiores y exteriores cumplen con los valores de AR especificados.
Prueba de presión y fugas
Pruebas hidrostáticas de hasta 30 bar y detección de fugas de helio para conjuntos de múltiples lúmenes.
Biocompatibilidad y validación de esterilidad
Apoyo para informes de evaluación biológica ISO 10993; Coordinación con laboratorios de terceros para la validación de esterilización (Autoclave, Gamma).
Trazabilidad por lotes
Las ID de tubo con láser serializadas vinculadas a los registros de producción e inspección a través de códigos QR.
Apoyo regulatorio
Paquetes de documentación adaptados para la FDA 510 (k), los envíos MDD/MDR y los requisitos de marcado de CE.
A través de estos rigurosos controles, cada tubo enviado conlleva la seguridad de la seguridad, el rendimiento y el cumplimiento, crítico para los fabricantes que construyen dispositivos médicos que salvan vidas.
La evolución de los dispositivos médicos hacia instrumentos más pequeños, más precisos y altamente confiables depende de un componente a menudo invisible pero indispensable: tubos de acero inoxidable personalizados . de las catéteres de micro-diamétricos utilizados en procedimientos mínimamente invasivos a la sólida salud que protegen los endoscopios y los barriles precisos de los barriles quirúrgicos, las demandas de la salud y la salud regulatoria.
Zhongshan Step-By-Step Metal Co., Ltd. Se para a la vanguardia de la fabricación de tubos médicos, que ofrecen una personalización integral, desde el diámetro interno y el grosor de la pared hasta la ranura láser y la flexión compleja, respaldada por sistemas de calidad de clase mundial y trazabilidad. Al asociarse con fabricantes expertos, los OEM de dispositivos médicos pueden llevar productos avanzados al mercado más rápido, con mayor confianza en el rendimiento y la seguridad del paciente.
A medida que la industria médica continúa su impulso hacia la robótica, la nanotecnología y los dispositivos personalizados, los tubos de acero inoxidable personalizados seguirán siendo un habilitador crítico, lo que cada gota de fluido, cada inserción del instrumento y cada entrega de dosis ocurre precisamente como se pretendía. En la búsqueda de mejores resultados del paciente y la atención médica más eficiente, el papel de estos componentes aparentemente simples no se puede exagerar, y su personalización dará forma a la próxima generación de avances médicos.
