Una antena mal adaptada ahoga incluso los equipos de radio más avanzados. Actúa literalmente como un cuello de botella para la fidelidad de la señal y el rendimiento del dispositivo. Si ignora este componente vital, el alcance de transmisión y la claridad del audio se verán afectados instantáneamente. Los compradores suelen enfrentarse a un dilema muy específico. Es posible que esté reemplazando una pieza OEM rota en un equipo heredado. Podría estar actualizando una flota de comunicaciones comerciales. O bien, podría estar buscando componentes confiables para la fabricación de hardware nuevo. Independientemente de su situación, tomar la decisión correcta requiere criterios claros. Este artículo proporciona un marco basado en evidencia para evaluar la durabilidad mecánica, la compatibilidad eléctrica y la confiabilidad del proveedor. Nos saltamos las tonterías del marketing. En cambio, nos centramos en lo que hace que una antena telescópica sobreviva al uso intensivo en el campo y al mismo tiempo ofrezca un rendimiento de RF óptimo. Aprenderá a hacer coincidir longitudes con frecuencias. Comparará materiales básicos y comprenderá la mecánica básica. Finalmente, seleccionará exactamente el proveedor adecuado para su caso de uso operativo específico.
Antes de comprar hardware, debes definir exactamente cómo funciona tu equipo en el mundo real. La selección de la antena comienza delineando límites operativos estrictos. Clasificamos estos límites en tres áreas específicas.
El material base determina tanto la conductividad eléctrica como la supervivencia mecánica. Los fabricantes utilizan principalmente dos metales para estos componentes. Seleccionar el metal adecuado evita el chasquido prematuro y la degradación de la señal.
Cuadro comparativo de materiales
| Tipo de material | Ventaja principal | Debilidad notable | Mejor caso de uso |
|---|---|---|---|
| Latón estándar | Excelente conductividad | Se dobla fácilmente bajo tensión. | Electrónica de consumo, receptores de interior. |
| Acero inoxidable | Durabilidad superior | Requiere mecanizado avanzado | Marina, comercial de servicio pesado |
| Aleaciones personalizadas | Coincidencia estructural precisa | Plazos de entrega más largos | Hardware OEM propietario |
El latón sigue siendo la opción tradicional para la mayoría de los productos electrónicos de consumo. Ofrece una excelente conductividad eléctrica. Los fabricantes recubren el exterior de latón con cromo o níquel. Este revestimiento proporciona resistencia básica a la oxidación y un acabado pulido. El latón es muy rentable para la producción en masa.
Sin embargo, el latón presenta riesgos específicos. Es un metal relativamente blando. Bajo una tensión mecánica repentina, los tubos de latón estándar se doblan o rompen por completo. Si se cae una radio portátil, una antena de latón completamente extendida suele sufrir una deformación permanente. Recomendamos latón exclusivamente para dispositivos de interior o ambientes controlados.

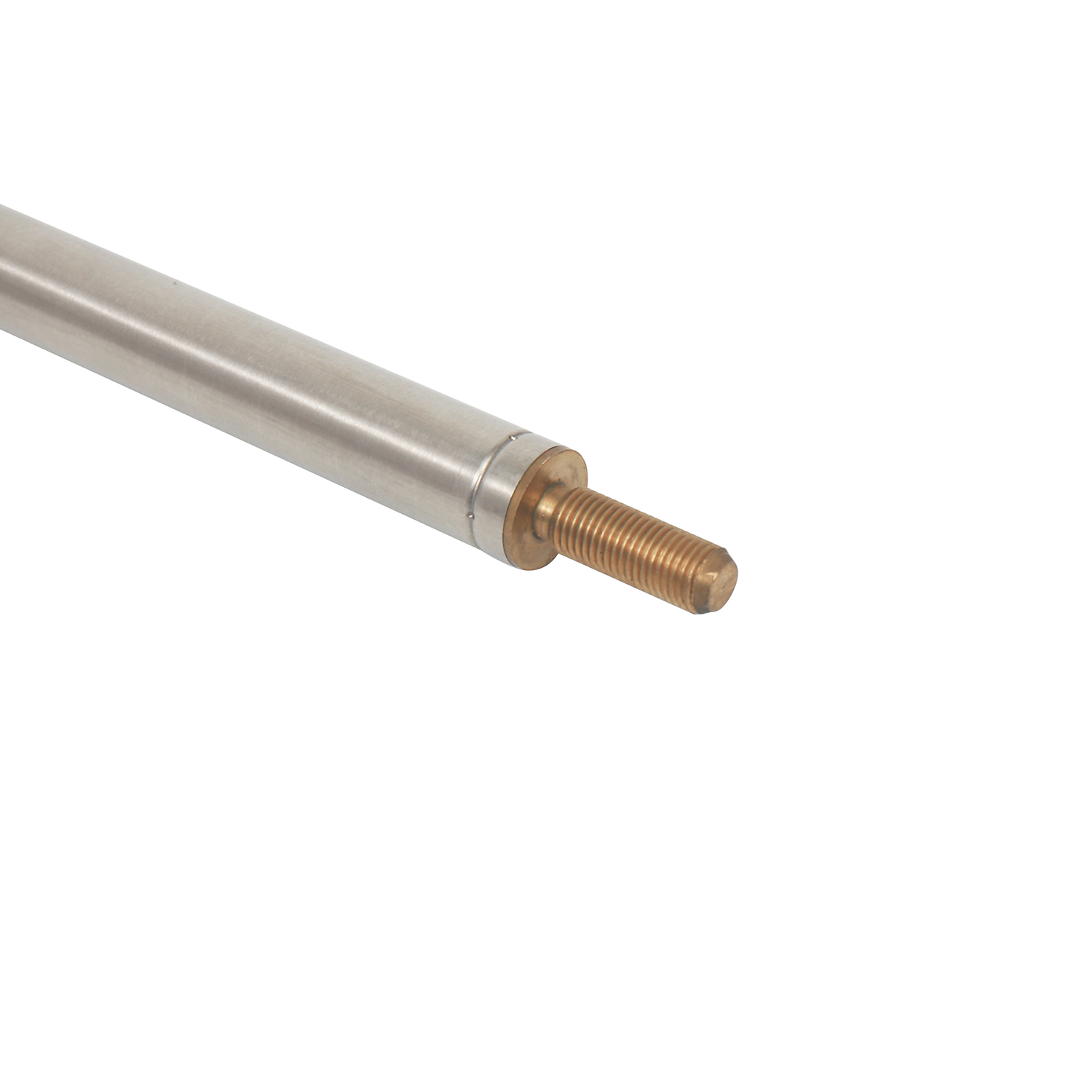

Cuando las condiciones del campo se vuelven duras, los profesionales cambian al acero inoxidable. Una antena de radio de acero inoxidable ofrece una durabilidad superior. Cuenta con una increíble resistencia a la tracción y resiste el rompimiento bajo fuertes cargas de viento. El acero inoxidable también proporciona una resistencia natural excepcional al óxido y la oxidación. Esto lo hace ideal para aplicaciones marinas o flotas de servicios públicos al aire libre.
El acero inoxidable tiene pequeños inconvenientes. Pesa un poco más que el latón estándar. Además, requiere un mecanizado de alta calidad en las juntas telescópicas. El acero inoxidable mal mecanizado crea una fricción dura y arenosa al extender las secciones. Siempre verifique que el fabricante utilice técnicas de dibujo de precisión para sus tubos de acero.
Los componentes disponibles en el mercado con frecuencia no cumplen con los requisitos especializados. En estos casos, debe especificar una fabricación personalizada. Una antena de látigo personalizada resuelve desafíos de ingeniería únicos. Los fabricantes OEM a menudo requieren bandas de frecuencia no estándar. Es posible que necesiten una cantidad específica de secciones telescópicas para adaptarse a un diseño de chasis patentado. Las soluciones personalizadas también le permiten diseñar bases de montaje patentadas. Esto evita reemplazos no autorizados por parte de terceros en ecosistemas de hardware cerrados.
Debes evaluar cada antena telescópica en dos dimensiones distintas. Las especificaciones eléctricas dictan la calidad de la señal. Las especificaciones mecánicas determinan cuánto tiempo sobrevive el producto en manos del usuario.
Rango de frecuencia y resonancia
Una antena captura ondas de radio de manera eficiente solo cuando su longitud física coincide con la longitud de onda objetivo. Debe verificar que la longitud extendida se alinee matemáticamente con la banda de frecuencia deseada. Las bandas VHF, UHF y HF requieren longitudes extendidas drásticamente diferentes. Una antena VHF de cuarto de onda estándar se extiende mucho más lejos que un equivalente de UHF de cuarto de onda. No adivines estas dimensiones. Utilice fórmulas de longitud de onda estándar para confirmar la resonancia.
Coincidencia de impedancia
Su antena debe coincidir eléctricamente con el circuito interno de su radio. La mayoría de los sistemas de comunicación comerciales están estandarizados con una impedancia de 50 ohmios. Los receptores de radiodifusión de consumo suelen utilizar una impedancia de 75 ohmios. Si conecta una antena de 75 ohmios a un transmisor de 50 ohmios, crea una discrepancia de impedancia. Esta falta de coincidencia provoca una reflexión inmediata de la señal y reduce drásticamente la potencia de transmisión.
Tipos de conectores
Estandarice sus puntos de conexión siempre que sea posible. Los conectores comunes incluyen SMA, BNC, tipo F o montajes de tornillo roscados simples. Evalúe cuidadosamente el chasis de su dispositivo. Evalúe si necesitará adaptadores externos. Los adaptadores introducen pérdidas de inserción no deseadas. Cada unión de conector debilita ligeramente su señal de RF. Elija una antena con una base de conector nativo que combine perfectamente con su dispositivo.
Articulación de la base
La articulación giratoria o articulada absorbe la mayor parte del abuso diario. Evalúe este punto de articulación rigurosamente. Busque tornillos de tensión ajustable. Los tornillos ajustables permiten a los usuarios apretar la bisagra, ya que se afloja naturalmente con el tiempo. Por el contrario, evite las bisagras baratas de fricción fija. Las bisagras fijas dependen únicamente de la estanqueidad de fabricación inicial. Inevitablemente se desgastan, dejando la antena cayendo por su propio peso.
Tolerancia de sección
Evalúe el ajuste por fricción entre los tubos telescópicos individuales. La fabricación de alta calidad produce una resistencia suave y consistente durante la extensión. Las secciones sueltas son desastrosas. Una junta suelta rompe el contacto eléctrico continuo. Esto introduce ruido eléctrico severo, estática y caídas repentinas de señal durante el movimiento.
Incluso el hardware perfectamente especificado falla si los usuarios lo manejan incorrectamente o lo instalan mal. Anticipar estos riesgos de implementación le evita costosos tiempos de inactividad del equipo.
La trampa de falla de la bisagra
El punto de falla más común es la bisagra de la base. Los usuarios extienden, inclinan y colapsan constantemente estos dispositivos a diario. El movimiento constante degrada el contacto metal con metal dentro de la bisagra. Debe abordar técnicas de manipulación adecuadas. Un error común consiste en tirar de la antena hacia afuera tirando de la punta superior más delgada. Esto deforma los delicados tubos superiores. En su lugar, indique a los usuarios que tiren de la sección de base más gruesa. Empujar y tirar desde la sección inferior protege los frágiles segmentos superiores.
Modernización de equipos antiguos
La actualización de aparatos electrónicos antiguos presenta dolores de cabeza únicos. Las radios más antiguas utilizan conectores patentados obsoletos. Es probable que enfrente problemas de autorización física. Las bases de repuesto modernas pueden ser demasiado anchas para caber dentro de las ranuras empotradas del chasis antiguas. Detalle estos desafíos antes de comprar. A menudo se enfrenta a un apilamiento de adaptadores. Combinar varios adaptadores para convertir una antigua rosca patentada en un conector SMA moderno parece complicado. Más importante aún, el apilamiento de adaptadores actúa como una palanca débil y se rompe fácilmente si se golpea.
Compensaciones de desempeño
Sea completamente transparente con respecto a las limitaciones de desempeño. Una antena telescópica altamente segmentada introduce una ligera resistencia eléctrica en cada junta mecánica. Compare esto con un alambre sólido o un látigo fijo de fibra de vidrio. Una pieza sólida de metal ofrece una conductividad ininterrumpida. Los diseños telescópicos sacrifican un pequeño porcentaje de pureza absoluta de la señal a cambio de una portabilidad extrema. Para la persecución de señales ultra marginales, un látigo sólido supera a un diseño telescópico. Sin embargo, para el uso portátil diario, la comodidad supera fácilmente la pérdida marginal de inserción.
Seleccionar un socio de fabricación confiable protege sus cronogramas de producción. No compre a ciegas basándose en las imágenes del catálogo. Aplique un estricto proceso de investigación a su lista corta de proveedores.
Ficha técnica Los proveedores de Transparency
Professional proporcionan documentación técnica exhaustiva. Rechace a los proveedores que no proporcionen gráficos VSWR claros. Necesita dimensiones de sección exactas, no sólo 'longitud total'. Exija desgloses completos de la composición del material. Si un proveedor no puede confirmar el grado exacto de su tubo de antena de radio de acero inoxidable , elimínelo de su lista inmediatamente.
Creación de prototipos y cantidades mínimas de pedido (MOQ)
Los compradores B2B enfrentan estrictas restricciones de adquisición. Si está comprando una antena de látigo personalizada de nuevo diseño , nunca se comprometa ciegamente con la fabricación en masa de MOQ. Primero evalúe la voluntad del proveedor de proporcionar prototipos de bajo volumen. Debe probar el prototipo físico en la carcasa de su dispositivo real. Las pruebas impiden pedir diez mil unidades con una rosca base de sólo un milímetro de ancho.
Garantía y tasas de defectos
Los componentes mecánicos producidos en masa experimentan fallas ocasionales. Tenga en cuenta la política de reemplazo oficial del proveedor para defectos mecánicos. Haga preguntas específicas. ¿Reemplazarán los lotes que presenten juntas de fricción flojas? ¿Cómo manejan el revestimiento exterior que se desprende después de un mes de uso? Un proveedor confiable garantiza por escrito las tolerancias conjuntas y el cumplimiento del revestimiento.
La elección del equipo correcto depende de una matriz de decisión equilibrada. Debe equilibrar los estrictos requisitos de frecuencia con las realidades físicas de su entorno operativo. Un entorno exterior resistente exige materiales completamente diferentes a los de un laboratorio interior estacionario.
Aconsejamos a los compradores que prioricen la compatibilidad del conector y la durabilidad de la bisagra de la base. No se obsesione con métricas superficiales como la longitud máxima extendida absoluta si la bisagra de la base no puede soportar el peso. Una antena más corta y de montaje robusto siempre supera a una larga y flexible.
Actúe hoy. Audite las especificaciones actuales de su equipo según los criterios descritos anteriormente. Verifique sus bandas de frecuencia, evalúe el desgaste actual de su conector y defina sus factores ambientales estresantes. Utilice estos datos para concretar con confianza su próxima compra.
R: No. Debe extenderse a la fracción específica de la longitud de onda que coincida con la frecuencia que se está monitoreando. Extenderse demasiado más allá del punto de resonancia puede desafinar la antena, degradando drásticamente la recepción de la señal y la eficiencia de la transmisión.
R: Sí, siempre que el conector base (por ejemplo, SMA o BNC) coincida perfectamente. Además, su reemplazo telescópico debe cubrir el rango de frecuencia idéntico al del látigo fijo original para mantener niveles de impedancia seguros.
R: Esto sucede debido al acoplamiento capacitivo. Su cuerpo humano actúa como tierra secundaria o antena, alterando temporalmente la sintonización. Además, las juntas telescópicas desgastadas pueden provocar microarcos. La manipulación física rompe y reconecta el circuito rápidamente, generando estática audible.
